DTB01 Display N-BUS

DTB01 optional N-BUS display

A D V A N T A G E S
STEUERUNG ALLER N-BUS-GERÄTE ÜBER EIN EINZIGES DISPLAY
SPEZIELLES FARB-TOUCHSCREEN-DISPLAY
KONTROLLE DES LADEZUSTANDS VON BATTERIEN UND ANDEREN GERÄTEN
A P P L I C A T I O N S

DISPLAY BUS

DTB01 ist der optionale Controller für Geräte mit N-BUS Kommunikationsprotokoll.

Verbinden Sie die N-BUS-Geräte untereinander mit dem Datenkabel, fügen Sie den Display-Bus DTB01 zum Netzwerk hinzu, und schon steht Ihnen die gesamte Leistung des NDS-Energiesystems mit einer völlig neuen, benutzerfreundlichen Schnittstelle zur Verfügung.

Mit dem DTB01 können Sie alle mit N-BUS ausgestatteten Geräte steuern, wie z.B: Tempra Lithium-Batterie, Power Service PSB DC-DC, Suncontrol2 SCE, achten Sie auf das N-BUS-Logo auf der Produktverpackung, um festzustellen, ob Ihr NDS-Gerät ebenfalls mit diesem Protokoll ausgestattet ist.

Die Steuerung von N-BUS-Geräten ist mit dem DTB01-Display auch über die App für iOS- und Android-Smartphones möglich, wenn ein NDS-Gerät mit Bluetooth wie Tempra Lithium Battery im N-BUS-Netz vorhanden ist.

Hauptmerkmale

  • Überwachung der Energieparameter des N-BUS-Geräts: Ladezustand (SoC) der Tempra-Batterie, Solarenergie, DC-DC-Ladung bei fahrendem Fahrzeug.
  • Genaue Verbrauchsüberwachung in Echtzeit.
  • Steuerung aller N-BUS-Geräte, um ein Gerät zu aktivieren oder zu deaktivieren, die Ladekurve zu wählen und allgemeine Einstellungen vorzunehmen.
  • Anzeige von Ladespannung und Stromstärke Datum und Uhrzeit.

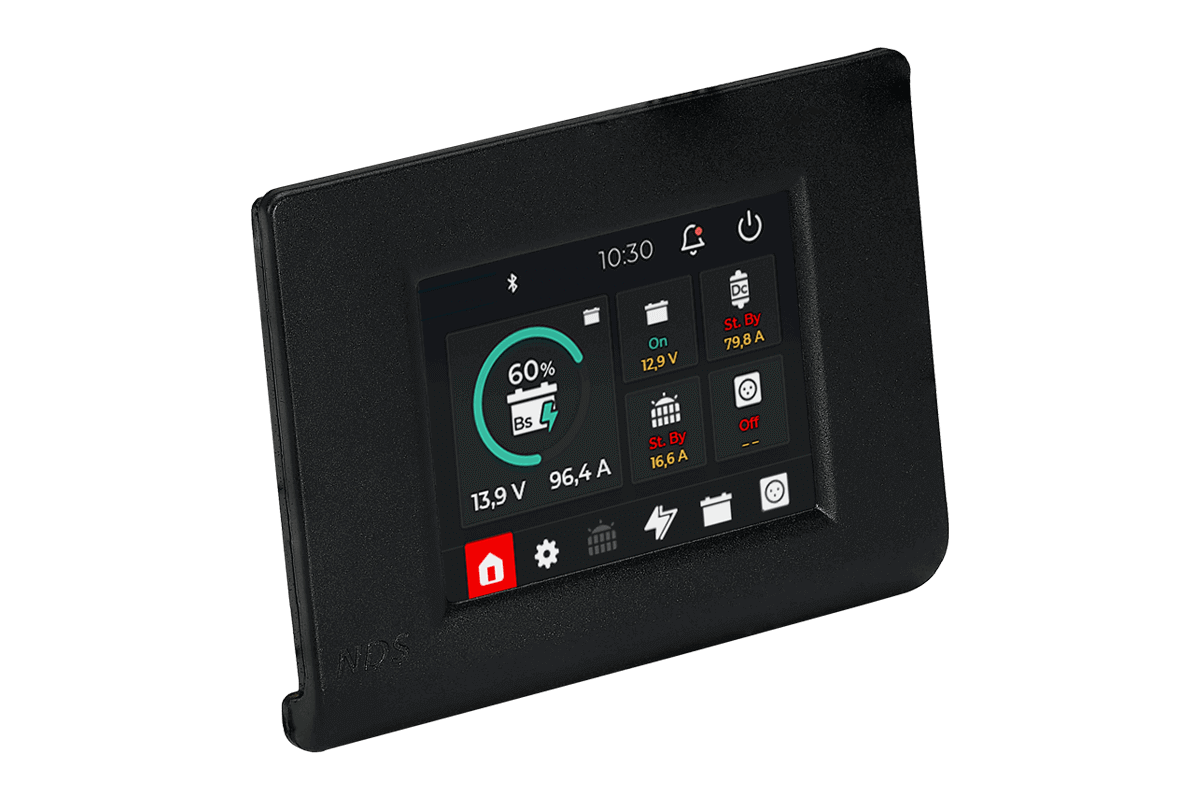

DISPLAY DTB01
Display Type TFT 2,83″ 262k full color Touch Screen
Average consumption 73mA @ MAX brightness
33mA @ Display OFF
8mA during the night time
Type of connection NDS Bus with 8m cable
Operating temperature -10°C / +70°C

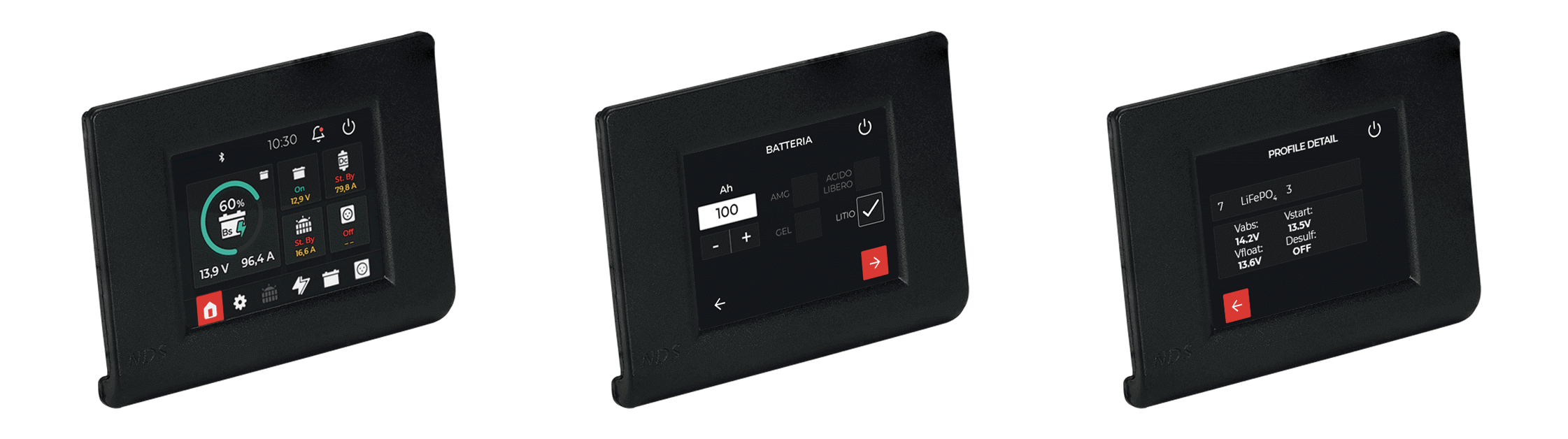

Beispiele für Bildschirmabbildungen

NDS CONTROLLER

Display Bus e NDS App mobile

Geräte mit N-BUS-protokoll, wie z. b. die TEMPRA Lithiumbatterie, können über einen einzigen Display-Bus (optional) und die NDS Mobile App gesteuert werden.

die steuerung von TEMPRA über den Display Bus oder über die NDS App Mobile ist einfach und intuitiv. sie können alle batterieparameter überwachen, den ladezustand (SoC), den ladeund entladestrom, den gesundheitszustand, die automatische oder manuelle batterietrennfunktion, die batterietemperatur, die verbleibende lade- oder entladezeit überprüfen. Mit Display Bus und NDS Mobile App ist ihr gesamtes energiesystem immer nur einen klick entfernt.
